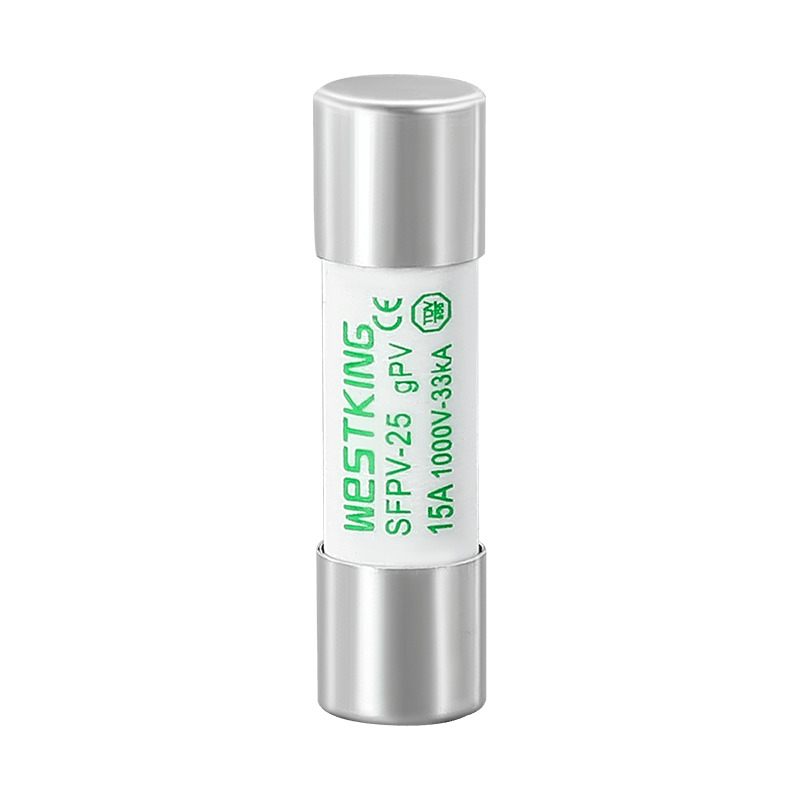

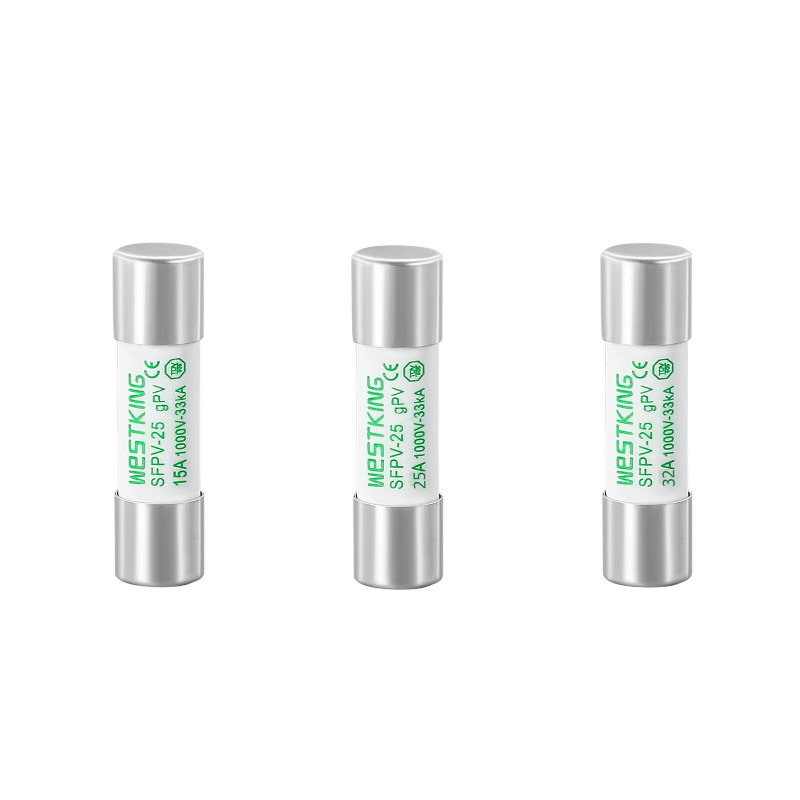

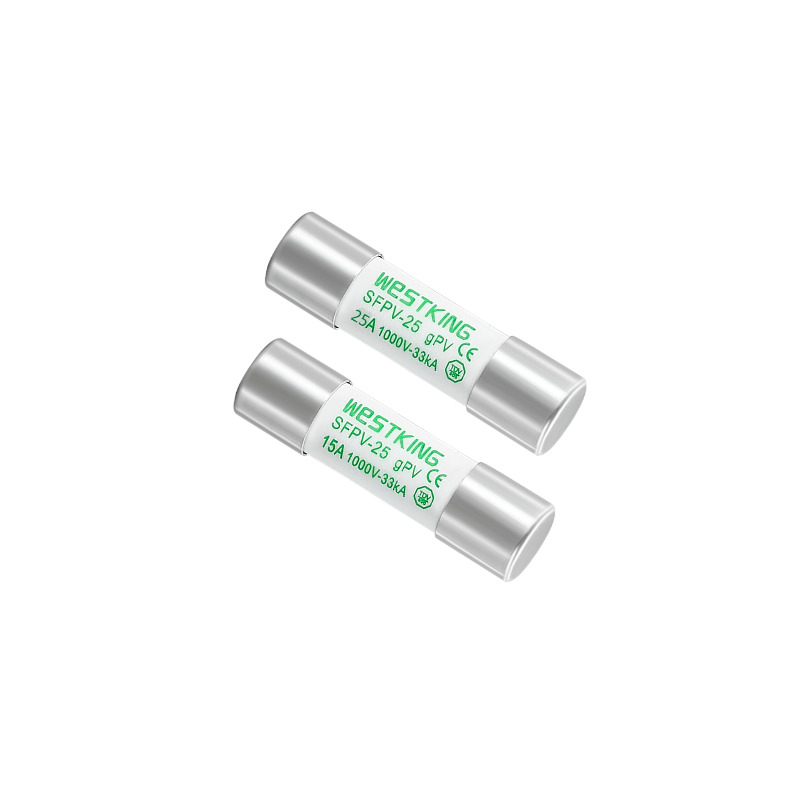

Westkingov model SFPV-25 je bil izdelan z mislijo na fotovoltaične sisteme
se pojavi kot namensko izdelana serija PV varovalk, zasnovana za zagotavljanje varnosti fotovoltaičnih nastavitev. Ta serija varovalk s svojo prefinjeno zasnovo ponuja izjemno odpornost proti temperaturnim nihanjem in pogostim menjavam toka, s čimer spodbuja podaljšano življenjsko dobo sistema.Razvit posebej za zaščito fotovoltaičnih sistemov, Westkingov model SFPV-25
je serija PV varovalk, zasnovana za zagotavljanje varnosti fotovoltaičnih aplikacij. Njegova napredna konstrukcija zagotavlja izjemno odpornost na temperaturne in tokovne cikle, kar prispeva k podaljšani življenjski dobi sistema. Z nazivno napetostjo 1000 VDC se model SFPV-25 ponaša z nizko minimalno izklopno zmogljivostjo, ki je 1,35-kratna vrednost toka nazivne varovalke. To omogoča varno prekinitev tokokroga tudi pri tipičnih nizkih okvarnih tokovih, ki jih ustvarjajo fotonapetostni nizi. Zaščitite svoj fotonapetostni sistem, ki ni povezan z omrežjem ali povezan z omrežjem, pred nepričakovanimi zemeljskimi napakami in napakami na liniji z varovalnim vodom Westking's Protection.
• Nazivna napetost: | 1000 Vdc |
• Nazivni tokovi: | 1A...32A |
• Kategorija uporabe: | gPV |
• Nazivna prekinitvena zmogljivost: | 33 kA |
• Najmanjša ocena prekinitve: | 1A > 1,45·In 2...32A > 1,35·In |
• Tok brez taljenja: | 1,13·in |
• Temperatura skladiščenja: | -40°C ... 90°C |
•Delovna temperatura : | -40°C ... 85°C |
•Če je temperatura okolice višja od 25°C, glejte WESTKINGOVO tabelo korekcijskega koeficienta temperature varovalke in uporabniški priročnik.
IEC/EN 60269-1 Taljivi vložki – splošne zahteve
IEC/EN 60269-6 Talilni vložki za solarne fotovoltaične sisteme
UL248-19 Fotovoltaični talilni vložki
Skladno z RoHS
Izjemno nizka prekinitvena zmogljivost okvarjenega toka
Robustna konstrukcija za podaljšanje življenjske dobe sistema
Odporen proti temperaturnim ciklom
Zanesljivo delovanje zagotovljeno pri ekstremnih temperaturah
Zaščita za PV module in-line
Primerno za uporabo v kombiniranih škatlah
Uporablja se za vse fotovoltaične sisteme
Zagotavlja zaščito na ravni niza/niza fotovoltaičnih sistemov
Združljiv z inverterji in krmilniki polnjenja baterij
TUV CE
is09001 iatf16949
Kitajska
Nazivni tok | I2t(A2s) | Izguba moči(w) 1,0 in | Neto teža | |
Taljenje | Čiščenje | |||
1A | 5 | 16 | 0.9 | 10 g |
2A | 8 | 32 | 1.0 | |
3A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6A | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
Opis:
1. Varovalka normalno deluje v temperaturnem območju od -5 °C do 40 °C in ni potrebna dodatna korekcija.
2. Dovoljeni pogoji uporabe so od -40 °C do 85 °C.
3. Znotraj obsega dovoljenih pogojev uporabe glejte to tabelo.
Ta priročnik je namenjen talilnemu vložku gPV 1000 Vdc 10 x 38 mm in držalu varovalk, ki sta zasnovana za namene zaščite sončne fotovoltaične energije
1. Delovni pogoji
1.1 Temperatura okoljskega zraka
Običajni pogoji uporabe: temperatura okoljskega zraka ne presega 40°C; povprečna temperatura zunanjega zraka v 24 urah ne presega 35 °C, z nižjo povprečno vrednostjo, izmerjeno znotraj leta; minimalna temperatura zunanjega zraka ni nižja od -5°C. Dovoljeni pogoji uporabe: -40°C do 85°C.
1.2 Nadmorska višina
Običajni pogoji uporabe: Nadmorska višina namestitve ne presega 2000 m. Dovoljeni pogoji uporabe: 2000m do 4500m. Popravek parametrov nadmorske višine: višja nadmorska višina vodi predvsem do poslabšanja izolacije, slabih pogojev za odvajanje toplote in sprememb zračnega tlaka.
a) Za vsakih 100 metrov dviga nadmorske višine se dvig temperature varovalke poveča za 0,1k - 0,5k.
b) Za vsakih 100 metrov dviga nadmorske višine se povprečna temperatura okolja zniža za približno 0,5 K.
c) Na splošno lahko varovalke, ki se uporabljajo v odprtih okoljih, zanemarijo vpliv nadmorske višine na nazivni tok in še vedno izberejo standardne pogoje.
d) Varovalke, ki se uporabljajo v zaprtih okoljih, morajo zmanjšati nazivni tok, če se temperatura okoliškega zraka ali notranja temperatura z nadmorsko višino bistveno ne zmanjša in lahko še vedno doseže več kot 40 °C. Za vsakih 1000 metrov dviga nadmorske višine se nazivni tok zmanjša za 2% - 5%.
1.3 Atmosferski pogoji
Običajni pogoji uporabe: zrak je čist, z relativno vlažnostjo največ 50 % pri temperaturi okolja 40 °C; pri nižjih temperaturah je dovoljena višja relativna vlažnost; v teh pogojih lahko zaradi temperaturnih sprememb občasno pride do zmerne kondenzacije. Normalni pogoji uporabe: brez znatne kondenzacije, z relativno vlažnostjo do 95 %.
2. Pogoji namestitve
Varovalka mora biti nameščena vodoravno ali navpično, pri čemer je specifična namestitev odvisna od dejanske situacije. Električna zračnost ne sme biti manjša od 8 mm, plazilna pot pa ne sme biti manjša od 10 mm. Kategorija vgradnje PV varovalke je razred III. Pogoji namestitve so naslednji:
a) Na mestu brez večjih vibracij in udarcev.
b) V mediju brez nevarnosti eksplozije in brez plinov ali prahu, ki lahko razjedajo kovine ali uničijo izolacijo (vključno s prevodnim prahom).
c) Na mestu brez vdora dežja ali snega.
3. Način namestitve:
a) namestitev standardne tirnice TH35;
b) specifikacija vijaka: M5;
c) Priporočen navor vgradnje: 2,0 N·m;
d) Toleranca navora: ± 3 %.
4. Pakiranje in skladiščenje
Pakiranje: fotonapetostne varovalke WESTKING so na voljo v notranjih in zunanjih škatlah iz valovitega papirja z varnostnimi oznakami za dež, odpornost na vlago in krhkost.
Shranjevanje: Temperatura: -40°C do 40°C; Relativna vlažnost ne presega 70% pri 40°C, 80% pri 30°C in 90% pri nižjih od 20°C; odporen proti vlagi, izogibajte se stiku s tekočo vodo in deformacijam zaradi absorpcije vlage; ognjevarno.
5.Uporaba in vzdrževanje
Strokovno osebje mora redno čistiti in vzdrževati fotonapetostne varovalke ter preverjati stanje pritrdilnih elementov, da se zagotovi varna uporaba. Ko se vložek PV varovalke stopi, je priporočljivo, da ga zamenjate s fotonapetostno varovalko proizvajalca WESTKING. Pri menjavi elementa varovalke odstranite prah in druge umazanije z nosilca PV varovalke
Pazljivo preberite ta priročnik, saj vam bo pomagal pri pravilni uporabi varovalk. WESTKING New Energy Technology Co., Ltd. ne zagotavlja samo visokokakovostnih varovalk za naše stranke, temveč ponuja tudi celovite tehnične storitve za pomoč uporabnikom pri reševanju težav z električno varnostjo. Kot prvo podjetje na Kitajskem, ki raziskuje in proizvaja enosmerne varovalke, WESTKING ostaja zavezan zagotavljanju vrhunskih varovalk za novo energetsko električno polje.
