Predstavljamo najnovejšo inovacijo Westkinga: vseobsegajočo serijo nosilcev varovalk
prilagojen za zaščito fotovoltaičnih sistemov. Natančno zasnovana serija držal za fotonapetostne varovalke 10 x 38 mm je namensko izdelana za zaščito fotonapetostnih sistemov. Ta držala varovalk, ki se ponašajo z modularno zasnovo, dajejo prednost varnosti in prijaznosti do uporabnika, izpolnjujejo stroge standarde IEC in UL, hkrati pa nudijo stopnjo zaščite IP20. Razlikuje jih njihova intuitivna funkcija zamenjave varovalke, ki zahteva le nežen dotik za enostavno vzdrževanje.Westking lansira inovativno in celovito držalo varovalk
izdelkov. Serija nosilcev za fotonapetostne varovalke 10X38 mm je zasnovana posebej za zaščito fotonapetostnih sistemov. Z modularno zasnovo so ta držala varovalk varna in enostavna za uporabo, skladna s standardoma IEC in UL, nudijo stopnjo zaščite IP20 in vključujejo funkcijo zamenjave varovalke (potreben je le rahel dotik). Serija nosilcev za fotonapetostne varovalke 10X38 mm je na voljo z ali brez vizualnega indikatorja prekinitve varovalke in se lahko izbere v enopolni izvedbi. Westkingova serija izdelkov, izdelana iz močnega in vzdržljivega termoplastičnega materiala, zagotavlja stabilnost in vzdržljivost.Posebno priporočilo: uporabite držala za fotonapetostne varovalke Westking 10X38 mm skupaj z ustreznimi varovalkami, da zagotovite celovito zaščito vašega fotovoltaičnega sistema.
• Nazivna napetost: | 1000Vdc ali 1100Vdc |
• Nazivni tokovi: | 32A |
•Stopnja zaščite: | IP20 |
• Velikost izdelka: | 10x38mm gPV povezava varovalk |
• Nazivna prekinitvena zmogljivost: | 33kA |
• Temperatura skladiščenja: | -40°C ... 90°C |
•Delovna temperatura : | -40°C ... 85°C |
• Odvajanje moči držala varovalke: | 0,37 W |
• Nazivna izolacijska napetost: | 6kV |
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Nosilci varovalk
UL4248-19 Držala za fotovoltaične varovalke
UL486E Sponke za ožičenje
CSA C22.2 Nº 4248-1 Sklopi nosilcev varovalk
CSA 22.2 št. 65 Žični konektorji
Kompaktna zasnova, ki prihrani prostor
Modularna konstrukcija za prilagodljivost
Namestitev na DIN letev TH35 za enostavno integracijo
Stopnja zaščite IP20
Zasnova, varna za prste
Priročen dostop do varovalke
Zaklepanje brez dodatnih dodatkov
Možnost tesnjenja v zaprtem in odprtem položaju
Izbirni vizualni indikator varovalk
Izdelan iz plastičnega materiala PBT
Vključuje materiale, ki zavirajo gorenje, z indeksom vnetljivosti žarilne žice do 960
Fotovoltaične aplikacije do 1100 VDC
Zaščita na ravni fotonapetostnega niza/polja
Inverter aplikacije
Delovanje kombinirane škatle
is09001 iatf16949
TUV CE
Kitajska
vrsto | led indikator | Neto teža | pakiranje |

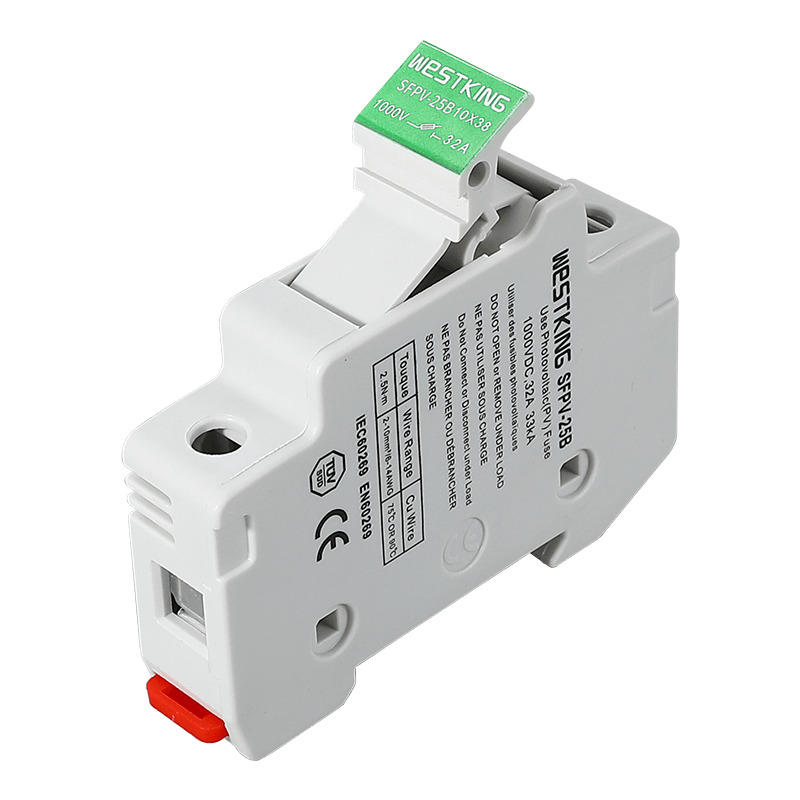

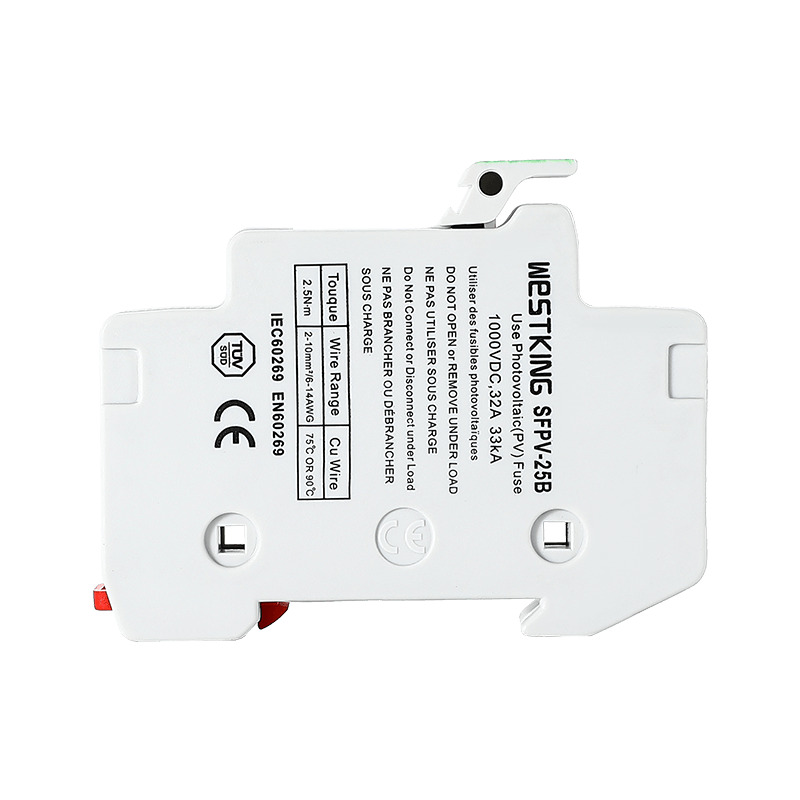

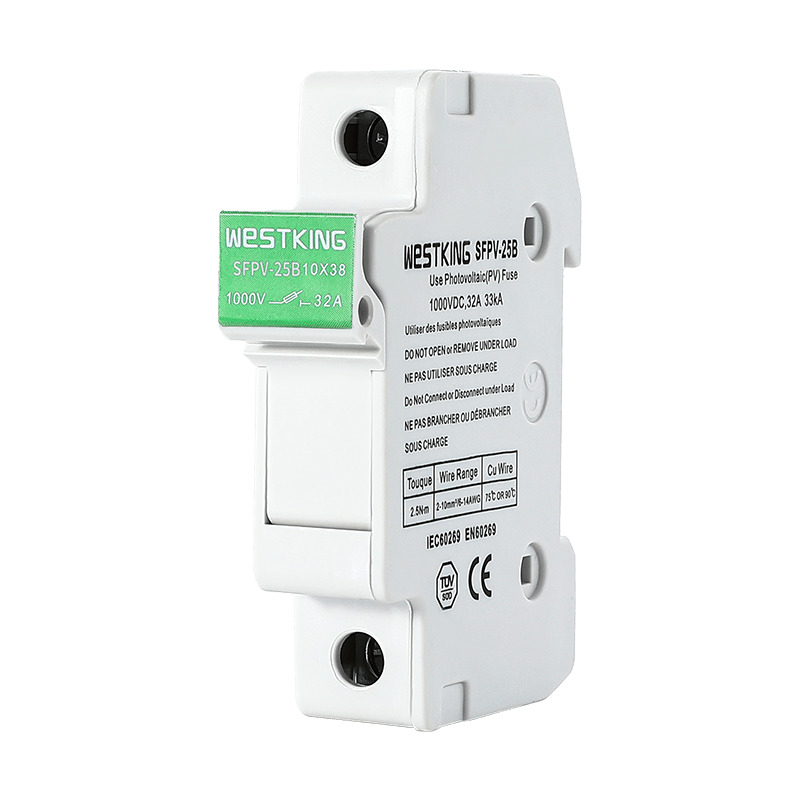

SFPV-25B-1P | št | 60 g | 12 kosov/škatlo |
SFPV-25B-2P | št | 121 g | 6 kosov/škatla |
SFPV-25B-3P | št | 182 g | 4 kos/škatlo |
SFPV-25B-4P | št | 243 g | 3 kosi/škatlo |

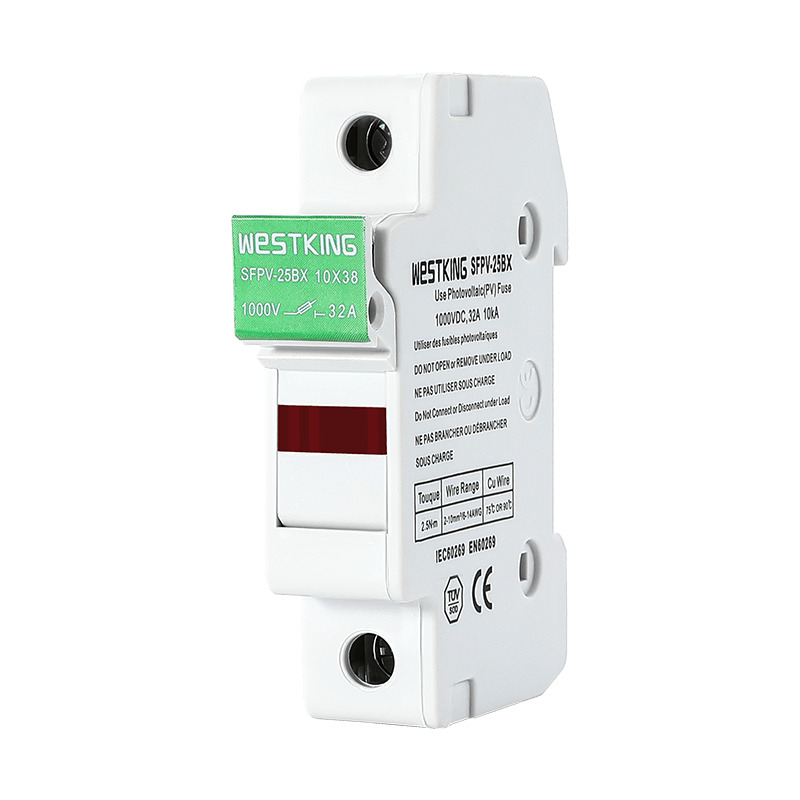

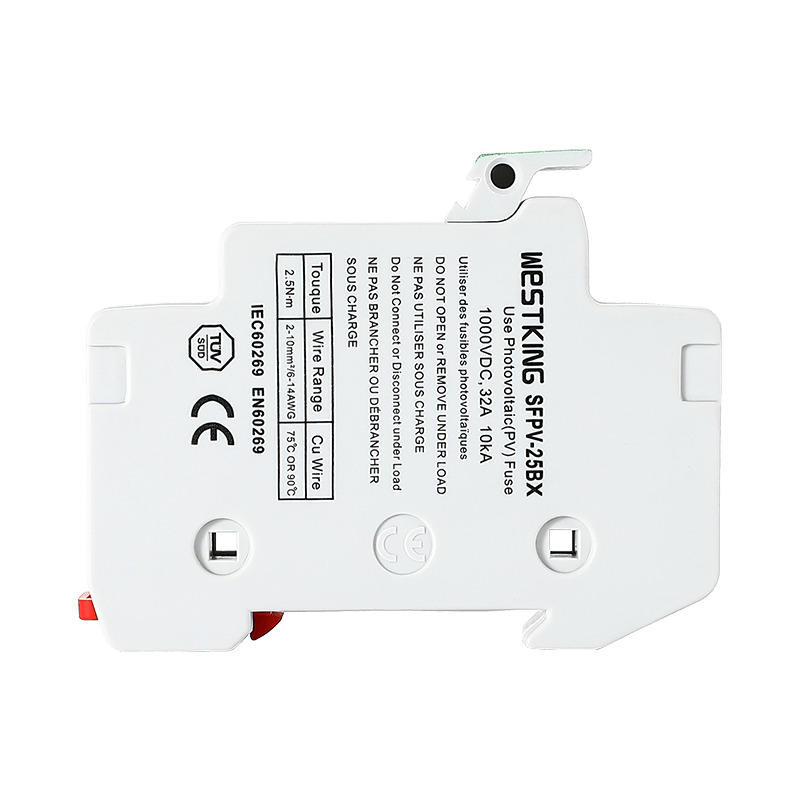

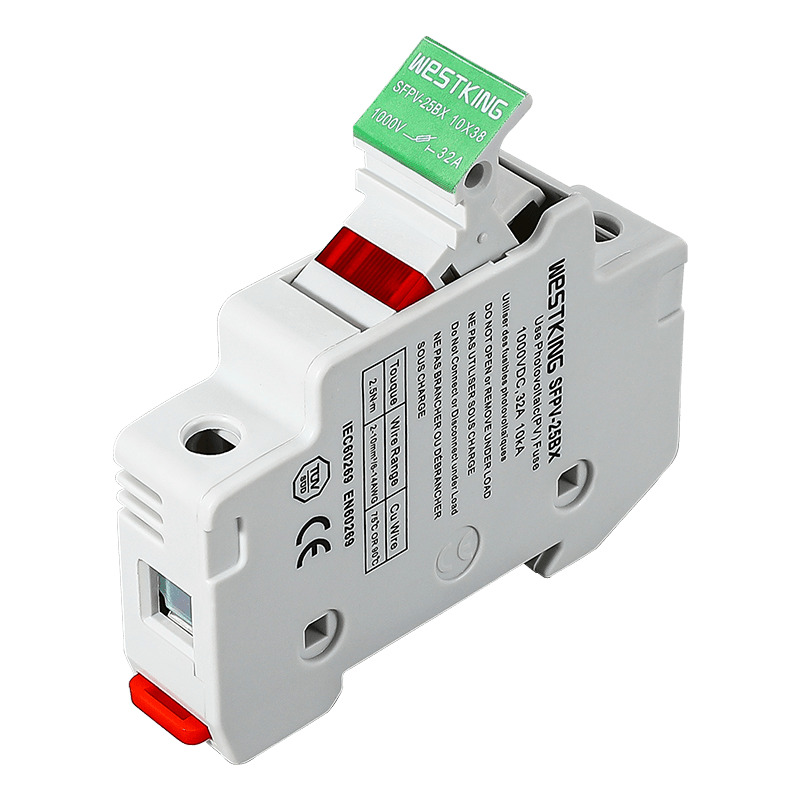

SFPV-25BX-1P | DA | 62g | 12 kosov/škatlo |
SFPV-25BX-2P | DA | 125 g | 6 kosov/škatla |
SFPV-25BX-3P | DA | 187 g | 4 kos/škatlo |
SFPV-25BX-4P | DA | 249 g | 3 kosi/škatlo |
Nosilec fotonapetostnih varovalk WESTKING 10X38mm je presegel 30 milijonov enot v fotovoltaičnih aplikacijah za proizvodnjo električne energije na Kitajskem. Ker se fotovoltaične varovalke običajno uporabljajo na prostem v težkih okoljih z znatnimi temperaturnimi razlikami, obstajajo stroge zahteve za izbiro materiala fotovoltaičnih varovalk. Med fazo raziskav in razvoja je WESTKING New Energy Technology Co., Ltd. izvedel obsežne teste simuliranih delovnih pogojev in validacije. S sklicevanjem na dejanske pogoje delovanja na trgu in upoštevanje okoljskih dejavnikov je WESTKING končno ustvaril fotovoltaično držalo, ki lahko prenese težke okoljske pogoje testiranja. To je privedlo do odličnega od ust do ust na kitajskem trgu, z visokimi ocenami uporabnikov za naše izdelke v številnih vzorcih ponudb za projekte tehnične preobrazbe.
Spodaj je tabela okoljskih koeficientov zmanjšanja za okolja uporabe nosilca fotonapetostne varovalke 10X38 mm, skupaj z navodili za namestitev in ožičenje. Prosimo, da ga natančno preberete, saj je ključnega pomena za pravilno uporabo fotonapetostnih varovalk in lahko zmanjša napake ter podaljša življenjsko dobo držala varovalke.
Največji navor privijanja: 2 Nm
Za togo ali večžilno žico velikosti 1-16 mm² (16-6AWG) WESTKING priporoča uporabo največ 2 x 6 mm² PZ2 ali ploščatih izvijačev 5,5 x 1 mm (z največjim premerom 6 mm).
Sobna temperatura | -40° do 20 ℃ | 30 ℃ | 40 ℃ | 50 ℃ | 60 ℃ | 70 ℃ | 80 ℃ | 90 ℃ |
Faktor zmanjšanja ocene (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
Vlažnost | 95 % | 90% | 80 % | 50 % | - | - | - | - |
Faktor zmanjšanja ocene (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
Število polov (drug poleg drugega) | Faktor zmanjšanja toka (lth) |
1p-3p | 1 |
Večji ali enak 4P | 0.9 |
