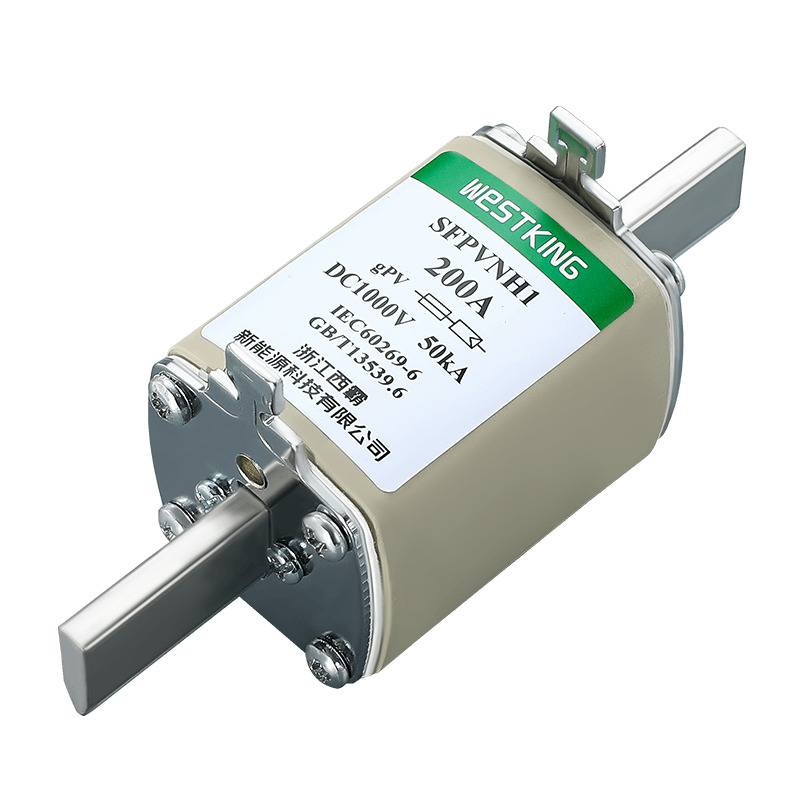

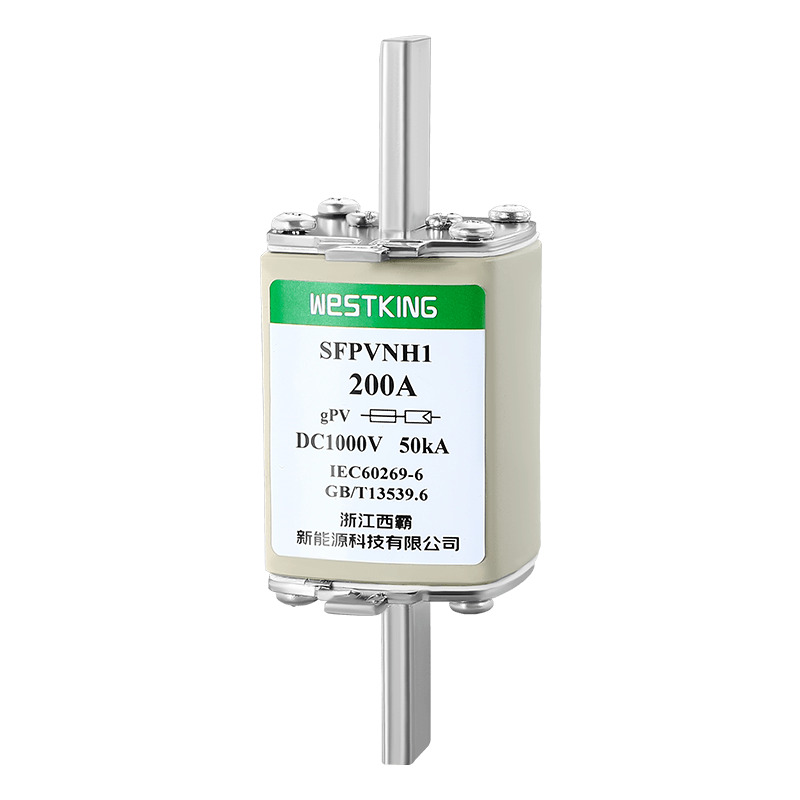

Serija fotonapetostnih (PV) varovalk WESTKING SFPVNH1, prilagojena za zaščito fotovoltaičnih sistemov
stoji kot namenska rešitev. Ti talilni vložki podjetja WESTKING, zasnovani tako, da se hitro odzovejo na kratke stike v solarnih kolektorjih vzdolž fotonapetostne verige, igrajo ključno vlogo pri zaščiti kablov v fotonapetostni verigi in kategorično služijo kot primarna varovalka.Serija fotovoltaičnih (PV) varovalk WESTKING SFPVNH1
je posebej zasnovan za zaščito fotovoltaičnih sistemov. Ko pride do kratkega stika v solarni plošči v fotonapetostni verigi, talilni vložki WESTKING SFPVNH1 učinkovito zaščitijo kable v fotonapetostni verigi (kategorija glavne varovalke). Ta serija varovalk ne razširja le naše izbire velikosti fotonapetostnih varovalk po vsem svetu, temveč sprejema tudi tip gPV, ki je skladen z obema standardoma IEC 60269-6 PV. Poleg tega imajo te varovalke tudi snemljive rezila za enostavno neposredno montažo. Njihove glavne značilnosti vključujejo združljivost po vsem svetu, nizka zmožnost prekinitve okvarjenega toka, odpornost na temperaturne cikle, vzdržljiva konstrukcija za podaljšano življenjsko dobo sistema, visoka učinkovitost z minimalno izgubo moči in kompakten odtis. Serija fotonapetostnih varovalk WESTKING SFPVNH1 je na voljo v dveh različicah: z navadnim rezilom in z neposredno montažo, ki ustrezajo raznolikim potrebam različnih aplikacij fotovoltaičnih sistemov.
• Nazivna napetost: | 1000 Vdc |
• Nazivni tokovi: | 40A...160A |
• Kategorija uporabe: | gPV |
• Nazivna prekinitvena zmogljivost: | 50kA |
• Najmanjša ocena prekinitve: | 1,35·in |
• Tok brez taljenja: | 1,13·in |
• Temperatura skladiščenja: | -40°C ... 90°C |
•Delovna temperatura : | -40°C ... 85°C |
• Ko temperatura okolice preseže 25 °C, si oglejte tabelo popravkov temperature sončne varovalke WESTKING.
IEC/EN 60269-1 Taljivi vložki – splošne zahteve
IEC/EN 60269-6 Talilni vložki za solarne fotovoltaične sisteme
UL248-19 Fotovoltaični talilni vložki
Skladno z RoHS
Široko sprejet po vsem svetu
Sposobnost prekinitve nizkih okvarnih tokov
Učinkovito prenaša temperaturne cikle
Izdelan z vzdržljivostjo za podaljšanje življenjske dobe sistema
Visoka učinkovitost z minimalnimi izgubami moči
Kompaktna zasnova za namestitev, ki prihrani prostor
Zaščita za inverterske DC vhode
Aplikacije za rekombinatorje (podkombinator, array kombinator, glavni kombinator)
Primerno za vse fotovoltaične aplikacije
is09001 iatf16949
Kitajska
Nazivni tok | I2t(A2s) | Izguba moči(w) 1,0 in | Neto teža | |
Taljenje | Čiščenje | |||
40A | 140 | 1200 | 8.0 | 427 g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 | |
125A | 2547 | 22923 | 17.50 | |
160A | 5198 | 46782 | 22.00 |
Opis:
1. Varovalka normalno deluje v temperaturnem območju od -5 °C do 40 °C in ni potrebna dodatna korekcija.
2. Dovoljeni pogoji uporabe so od -40 °C do 85 °C.
3. Znotraj obsega dovoljenih pogojev uporabe glejte to tabelo.
Varovalka 1000 Vdc NH0 gPV je kompakten in visokokakovosten izdelek, ki ga je razvilo in izdelalo podjetje WESTKING New Energy Technology Co., Ltd. za uporabo v napetostni platformi 1000 VDC. Z napetostno platformo 40A-100A je ta talilni vložek zasnovan tako, da prihrani prostor v aplikacijah kombiniranih omaric, zahvaljujoč svoji majhnosti in visoki sposobnosti segmentacije. Sposoben je hitro prekiniti tokokrog v kratkem času in učinkovito zaščititi opremo pred poškodbami, ki jih povzročijo napake zaradi prevelikega toka in kratkega stika. Ta talilni vložek, izdelan iz visokokakovostnih materialov, nudi odlično zanesljivost in dolgo življenjsko dobo.
