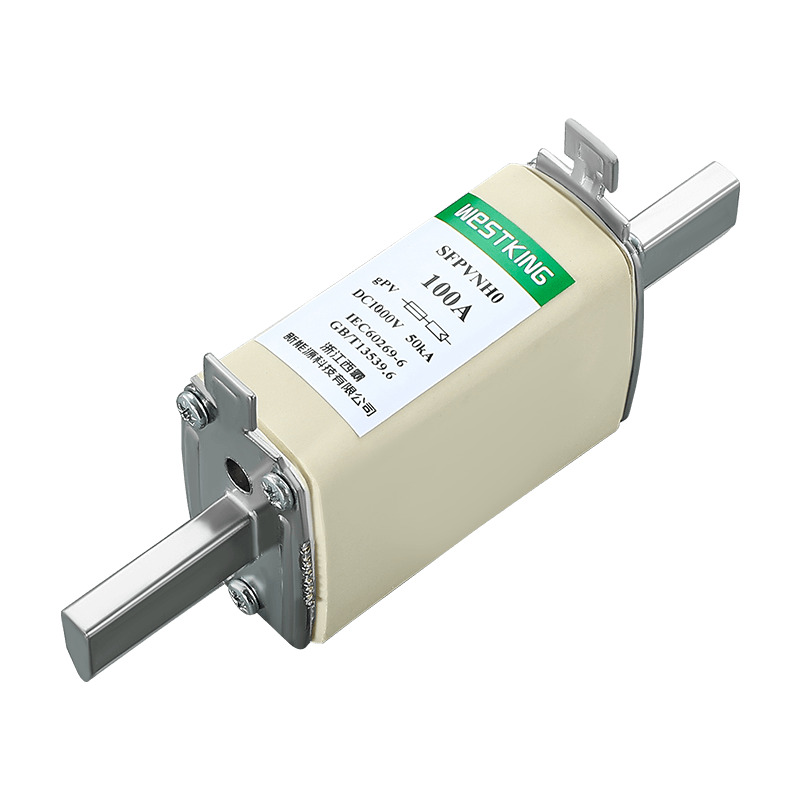

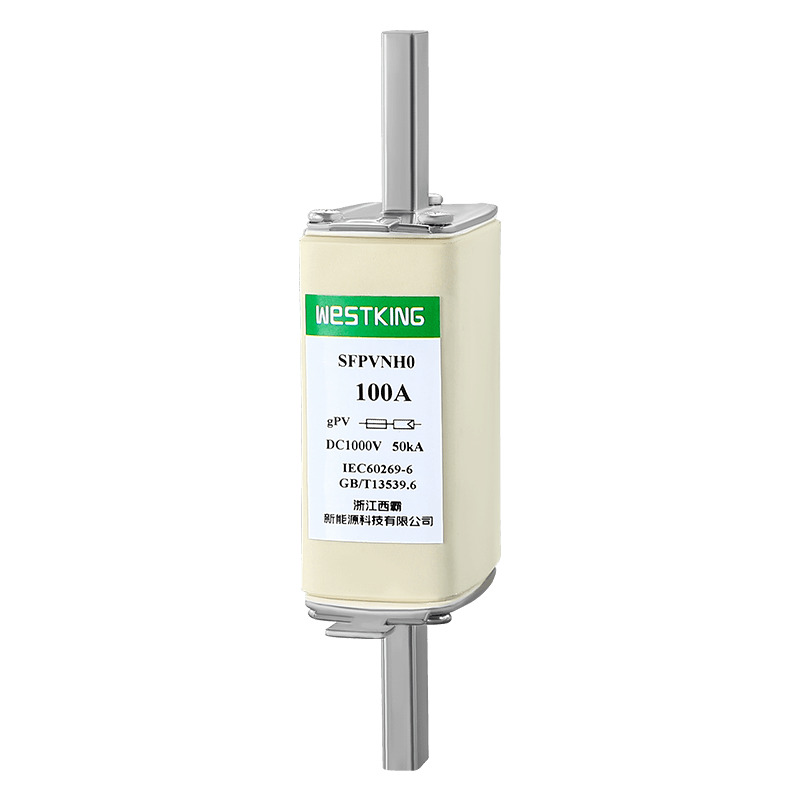

Westking, zaupanja vreden dobavitelj s sedežem na Kitajskem, ponuja visokokakovostne 1000 Vdc NH0 GPV fotonapetostne varovalke. Ti talilni vložki so zasnovani za fotovoltaične aplikacije in zagotavljajo zanesljivo zaščito v sistemih sončne energije. Z Westkingovo zavezanostjo k odličnosti ti talilni vložki izpolnjujejo industrijske standarde in zagotavljajo učinkovite in varne rešitve za projekte sončne energije.
Taljivi vložki NH0 gPV za fotonapetostne inštalacije podjetja WESTKING so bili posebej zasnovani za zagotavljanje zanesljive varnostne zaščitne rešitve v podnizu, nizu ali inverterskem enosmernem vhodu fotonapetostnih inštalacij. Ti talilni vložki nudijo celovito zaščito pred preobremenitvami in kratkimi stiki (razred gPV v skladu s standardoma IEC 60269 in UL248-19) z minimalnim talilnim tokom 1,35-kratnika nazivnega toka (In). Izdelani so s keramičnim ohišjem, ki izkazuje izjemno odpornost na notranji pritisk in toplotne udarce. Kontakti so narejeni iz posrebrenega bakra ali medenine, medtem ko so talilni elementi sestavljeni iz materialov Toshiba, ki preprečujejo staranje in ohranjajo nespremenjene električne lastnosti skozi čas. Da bi zagotovili optimalno delovanje, priporočamo uporabo naših 1000 VDC SFPVNH0B podstavkov varovalk s temi talilnimi vložki.
• Nazivna napetost: | 1000 Vdc |
• Nazivni tokovi: | 40A...100A |
• Kategorija uporabe: | gPV |
• Nazivna prekinitvena zmogljivost: | 50kA |
• Najmanjša ocena prekinitve: | 1,35·in |
• Tok brez taljenja: | 1,13·in |
• Temperatura skladiščenja: | -40°C ... 90°C |
•Delovna temperatura : | -40°C ... 85°C |
• Ko temperatura okolice preseže 25 °C, si oglejte tabelo popravkov temperature sončne varovalke WESTKING.
IEC/EN 60269-1 Taljivi vložki – splošne zahteve
IEC/EN 60269-6 Talilni vložki za solarne fotovoltaične sisteme
UL248-19 Fotovoltaični talilni vložki
Skladno z RoHS
Široko sprejet po vsem svetu
Sposobnost prekinitve nizkih okvarnih tokov
Učinkovito prenaša temperaturne cikle
Izdelan z vzdržljivostjo za podaljšanje življenjske dobe sistema
Visoka učinkovitost z minimalnimi izgubami moči
Kompaktna zasnova za namestitev, ki prihrani prostor
Ta naprava, ki je združljiva z razsmerniki in krmilniki polnjenja baterij, zagotavlja zaščito PV-modulov v liniji in je primerna za aplikacije kombiniranih omaric.
Primeren za uporabo v vseh fotonapetostnih sistemih, ponuja zaščito na ravni niza/niza fotovoltaičnih sistemov.
TUV CE
is09001 iatf16949
Kitajska
Nazivni tok | I2t(A2s) | Izguba moči(w) 1,0 in | Neto teža | |
Taljenje | Čiščenje | |||
40A | 140 | 1200 | 8.0 | 224 g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
Opis:
1. Varovalka normalno deluje v temperaturnem območju od -5 °C do 40 °C in ni potrebna dodatna korekcija.
2. Dovoljeni pogoji uporabe so od -40 °C do 85 °C.
3. Znotraj obsega dovoljenih pogojev uporabe glejte to tabelo.
Varovalka 1000 Vdc NH0 gPV je kompakten in visokokakovosten izdelek, ki ga je razvilo in izdelalo podjetje WESTKING New Energy Technology Co., Ltd. za uporabo v napetostni platformi 1000 VDC. Z napetostno platformo 40A-100A je ta talilni vložek zasnovan tako, da prihrani prostor v aplikacijah kombiniranih omaric, zahvaljujoč svoji majhnosti in visoki sposobnosti segmentacije. Sposoben je hitro prekiniti tokokrog v kratkem času in učinkovito zaščititi opremo pred poškodbami, ki jih povzročijo napake zaradi prevelikega toka in kratkega stika. Ta talilni vložek, izdelan iz visokokakovostnih materialov, nudi odlično zanesljivost in dolgo življenjsko dobo.
